特設ページ::: miハンカチマスク |
|
武蔵医研が汎用３Ｄプリンタで造形できるハンカチマスク用フレームのデータを作成しました。 社会情勢を鑑みて、無償にて情報提供いたしますので、ご活用ください。 （本ページからのダウンロードを許可するのみで、再配布はご遠慮ください。） |
 |
|
特徴 １）ハンカチを利用するため、既に持っていることが多い。 ２）ハンカチは洗濯しやすいので、清潔を保ちやすい。 ３）ハンカチを傷つけない構造であり、再利用が容易である。 ４）好みのハンカチを利用することで、おしゃれさんになれるかもしれない。 ５）汎用的な３Ｄプリンタで造形できる。 ６）３Ｄプリンタの精度が厳しい場合は、ピンとリングはＭ３ネジ＋ナットで代用が可能。 ７）携帯用に、折りたたみもできる。 |
|

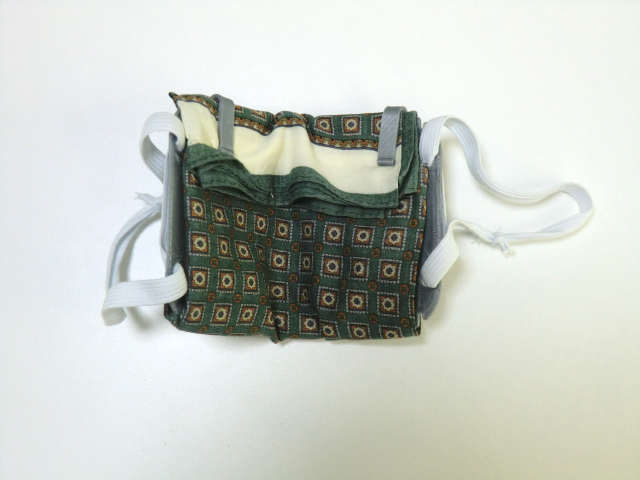

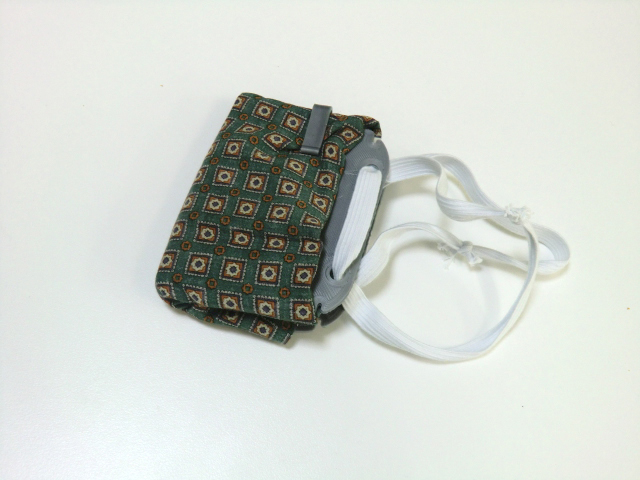

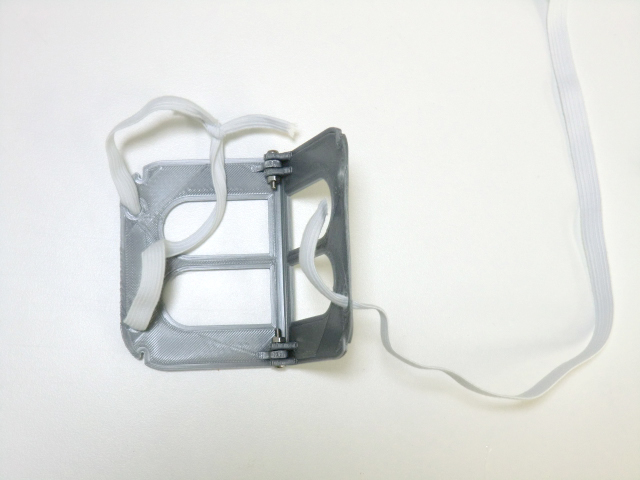

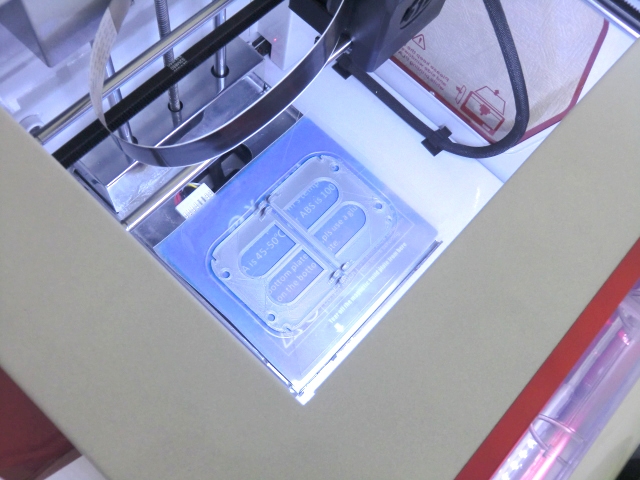

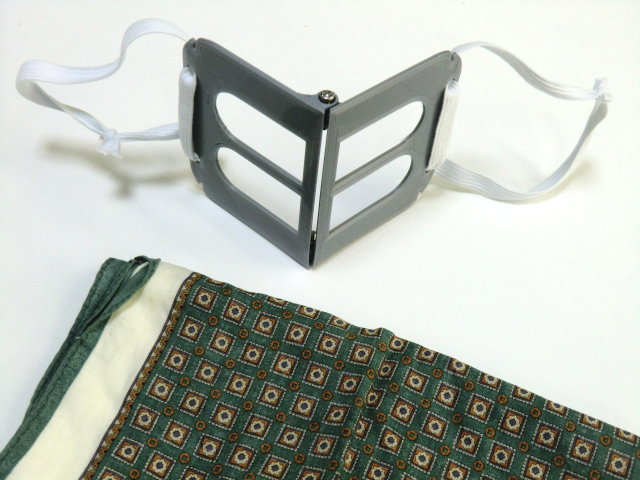

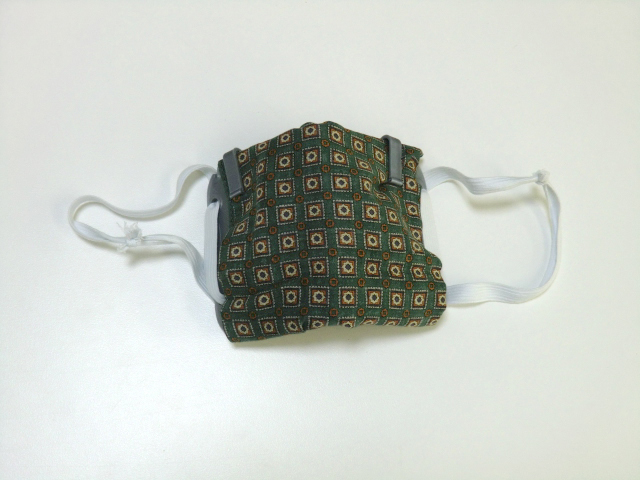

作り方 １）３Ｄプリンタで造形する（設定例後述）。   ２）ピンとリングを取付けて、あるいは、Ｍ３ネジ（なべ、長さ12mm以上）とナットで取付けて、本体を組合わせる。  ゴムひもを通す。  ３）好みのハンカチをかぶせる。  ４）クリップでとめる。   ５）できあがり！  ６）携帯用に折りたたみもできる。  |
|

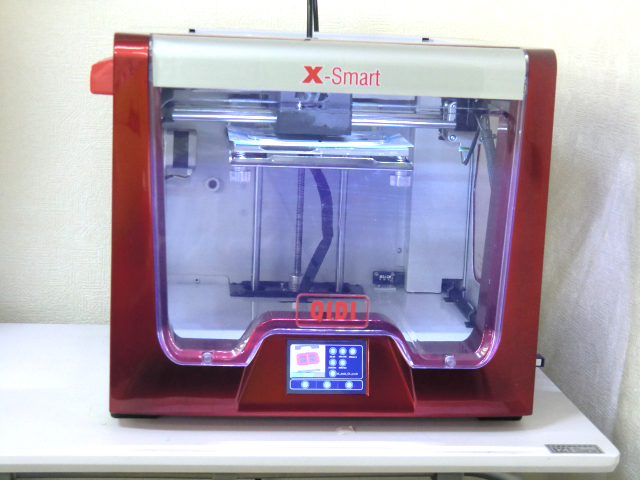

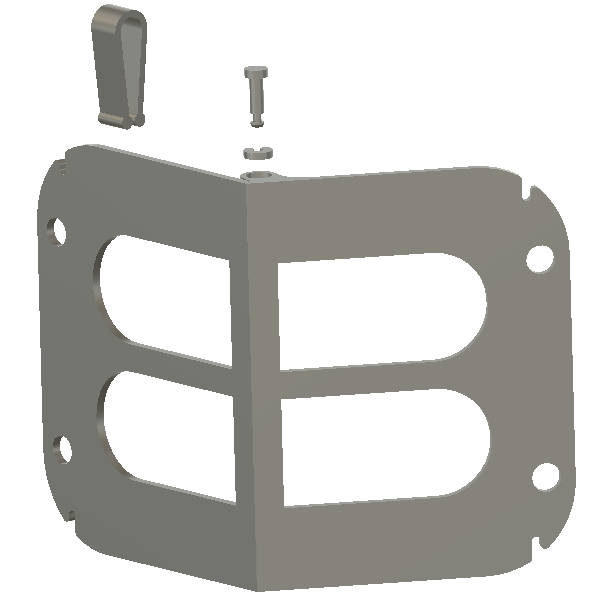

３Ｄプリンタの設定例 アンダー箇所もあるため、ある程度硬めになる設定がよいです。 こちらではＰＬＡでのみ造形確認をしており、ご参考までに、その際の設定情報を記述します。 レイヤー高さ：0.4mm ライン幅：0.4mm ウォールライン：5 上面レイヤー：3 底面レイヤー：3 印刷速度：40mm/s 移動速度：100mm/s 印刷温度：195℃ プレート温度：55℃ STLデータ構成： mi mask 5A ・・・本体必須 mi mask 5B ・・・本体必須 clip ・・・ハンカチを止めるのに使う。２個以上造形推奨 pin ・・・本体をつなぎ合わせるのに使う。Ｍ３ねじで代用可 ring ・・・本体をつなぎ合わせるのに使う。Ｍ３ナットで代用可 |
|
ダウンロードは下記リンクからお願いします。 ３Ｄプリンタで造形後、ハンカチを巻く方法などを動画にしてみました。ご参考までに。 （youtubeに動画をUPするのは初めてで、少々お見苦しい点もあるかと思います。ご容赦ください。） ハンカチを巻く方法 動画 かわいい布を使う方法 動画 withムスメ |
|
|
